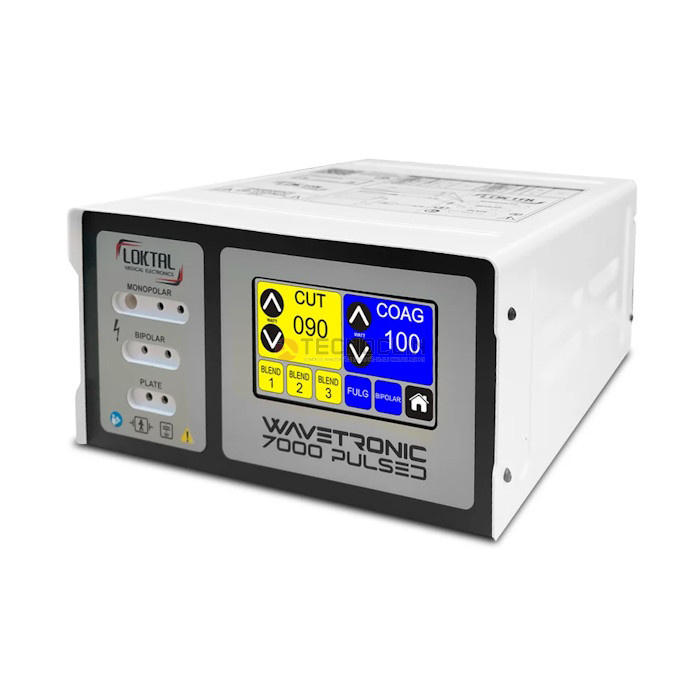

Bisturi Elétrico Loktal Wavetronic 7000 Pulsed 4MHz
O Bisturi Elétrico Loktal Wavetronic 7000 Pulsed 4MHz é um equipamento eletrocirúrgico de alta frequência, microprocessado, desenvolvido para procedimentos de corte, ressecção, ablação, excisão, coagulação e dessecação de tecidos biológicos, com possibilidade de aplicação da energia de forma contínua, fracionada ou pulsada.
Com frequência portadora de 4,0 MHz, painel Touch Screen de 4,3 polegadas, recursos para eletrocirurgia monopolar e bipolar e potência máxima de saída de 100 W, o Wavetronic 7000 Pulsed reúne dois módulos de operação: SURGERY, para utilização convencional dos modos eletrocirúrgicos, e PULSED, que permite aplicação pulsada da energia com gerenciamento do TRT – Tempo de Relaxamento Térmico.
O equipamento é especificado pelo fabricante para cirurgias de pequeno e médio porte e pode ser utilizado em centros cirúrgicos, hospitais, ambulatórios e clínicas.
Principais Características do Wavetronic 7000 Pulsed
- Bisturi eletrocirúrgico de alta frequência microprocessado;
- Frequência portadora de 4,0 MHz;
- Potência máxima de saída de 100 W;
- Painel Touch Screen de 4,3";
- Módulos de operação SURGERY e PULSED;
- 8 modos eletrocirúrgicos no módulo SURGERY;
- Operação monopolar e bipolar;
- Modos específicos Bipolar CUT e Bipolar COAG;
- Modo PULSED ajustável de 5 a 80 Hz, em incrementos de 5 Hz;
- Gerenciamento do TRT – Tempo de Relaxamento Térmico;
- Ciclo do modo PULSED com 20% de tempo ativo e 80% de repouso;
- Todos os modos monopolares e bipolares podem ser combinados com o módulo PULSED;
- Ajuste de potência em incrementos de 1 W;
- Memórias independentes para os modos de operação;
- PCM Technology para monitoramento da qualidade de contato da placa neutra;
- Pedal triplo para CUT, COAG e comutação entre Monopolar/Bipolar;
- Activation Counter;
- Controle remoto para acionamento do aspirador de vapores;
- Compatibilidade com o Wavevac Dual, disponível como opcional;
- Sinalização sonora para ativação e condições de falha;
- Alimentação 115/230 V – 50/60 Hz;
- Proteção IPX1 no equipamento e IPX7 nos pedais.
Alta Frequência de 4,0 MHz
Um dos principais diferenciais técnicos do Wavetronic 7000 Pulsed é sua frequência portadora de 4,0 MHz.
Essa frequência está presente nas formas de onda dos modos CUT, Blend 1, Blend 2, Blend 3, Fulgurate, COAG, Bipolar CUT e Bipolar COAG.
Cada modo utiliza características próprias de modulação e ciclo de trabalho para produzir os diferentes efeitos eletrocirúrgicos previstos pelo fabricante.
Módulo SURGERY – 8 Modos de Operação
O módulo SURGERY permite selecionar os diferentes modos monopolares e bipolares do Wavetronic 7000 Pulsed.
CUT – Corte Puro: até 90 W
Blend 1: até 80 W
Blend 2: até 70 W
Blend 3: até 50 W
Fulgurate – Fulguração: até 30 W
COAG – Coagulação: até 100 W
Bipolar CUT: até 70 W
Bipolar COAG: até 60 W
A presença de modos específicos para corte bipolar e coagulação bipolar amplia as possibilidades de configuração do equipamento de acordo com a técnica utilizada.
Módulo PULSED – Energia Aplicada de Forma Pulsada
Além do módulo SURGERY, o Wavetronic 7000 Pulsed possui um módulo específico denominado PULSED.
Nesse módulo, a corrente de alta frequência é aplicada de forma fracionada, utilizando períodos programados de atividade e repouso.
A frequência dos pulsos pode ser ajustada entre 5 e 80 Hz, em incrementos de 5 Hz.
O tempo de cada ciclo é distribuído em:
20% de tempo ativo
80% de tempo de repouso
Todos os modos de operação do equipamento, tanto monopolares quanto bipolares, podem ser utilizados em combinação com o módulo PULSED.
TRT – Tempo de Relaxamento Térmico
O módulo PULSED utiliza como referência o conceito de TRT – Tempo de Relaxamento Térmico.
De acordo com o Manual de Utilização, o TRT corresponde ao tempo necessário para que o tecido esfrie suficientemente após a passagem da corrente.
A utilização de períodos de aplicação e repouso permite controlar a entrega fracionada da energia durante o procedimento.
Como exemplo de funcionamento, na configuração de 5 Hz são produzidos cinco pulsos por segundo, mantendo a proporção de 20% de tempo ativo e 80% de pausa em cada ciclo.
A escolha da frequência, potência, modo de operação e eletrodo deve ser realizada pelo profissional habilitado de acordo com o procedimento e as orientações do fabricante.
Eletrocirurgia Monopolar e Bipolar
O Wavetronic 7000 Pulsed oferece recursos para utilização nas técnicas monopolar e bipolar.
Na técnica monopolar, podem ser utilizadas canetas porta-eletrodos e diferentes modelos de eletrodos eletrocirúrgicos em conjunto com a placa neutra adequada.
Na técnica bipolar, o equipamento possui modos específicos Bipolar CUT e Bipolar COAG, utilizando pinça e cabo apropriados.
No modo bipolar não é necessária a utilização da placa neutra.
Painel Touch Screen de 4,3 Polegadas
O Wavetronic 7000 Pulsed possui tela Touch Screen de 4,3 polegadas, utilizada para seleção dos módulos, modos de operação e ajustes disponíveis.
No módulo SURGERY, a interface permite visualizar e ajustar as potências selecionadas.
No módulo PULSED, a tela apresenta separadamente informações relacionadas ao modo, potência e frequência dos pulsos, facilitando a configuração dos parâmetros disponíveis no equipamento.
Ajuste de Potência e Memória
O ajuste de potência é realizado em incrementos de 1 W, permitindo selecionar o nível de potência de acordo com o procedimento.
O Wavetronic 7000 Pulsed possui memórias independentes para os diferentes modos de operação.
No módulo PULSED, também são memorizados os valores correspondentes aos modos e frequências selecionados enquanto o equipamento permanece em operação, conforme funcionamento especificado pelo fabricante.
PCM Technology – Monitoramento da Placa Neutra
O Wavetronic 7000 Pulsed possui PCM Technology, sistema destinado ao monitoramento da qualidade de contato da placa neutra.
Quando utilizada uma placa compatível com monitoramento, o sistema verifica as condições de contato e pode realizar o bloqueio automático do equipamento em caso de falha ou falta de continuidade/conexão da placa neutra.
O equipamento também possui sinalização de falha ou ausência da placa.
Estão previstas três opções de placas:
Placa neutra reutilizável em aço inox
Placa adesiva descartável simples
Placa adesiva descartável bipartida com PCM Technology
Pedal Triplo CUT / COAG / Monopolar-Bipolar
O Wavetronic 7000 Pulsed possui pedal de tripla ativação, oferecendo comandos para CUT, COAG e comutação entre os modos Monopolar e Bipolar.
O pedal possui proteção IPX7 e permite alternar entre as configurações disponíveis durante a utilização do equipamento, conforme as orientações do fabricante.
O equipamento também permite utilização de caneta porta-eletrodos com acionamento manual, disponível conforme configuração.
Activation Counter
O recurso Activation Counter funciona como contador de ativações do equipamento.
Esse recurso disponibiliza uma informação adicional para acompanhamento da utilização do Wavetronic 7000 Pulsed.
Wavevac Dual – Aspirador de Vapores
O Wavetronic 7000 Pulsed possui recurso para controle remoto de ativação do aspirador de vapores.
O Wavevac Dual está disponível como acessório opcional e pode ser integrado ao equipamento por meio do sistema de acionamento previsto pelo fabricante.
O aspirador utiliza sistema de filtragem HEPA e carvão ativado e possui recurso Time Delay Off para manutenção temporária da aspiração após a desativação do bisturi.
Eletrodos e Acessórios para o Wavetronic 7000 Pulsed
A Loktal disponibiliza diferentes formatos de eletrodos eletrocirúrgicos para utilização conforme a especialidade, técnica e procedimento realizado.
Entre as opções apresentadas pelo fabricante encontram-se eletrodos do tipo bola, microbola, lâmina, agulha, microincisão, alça, alça para procedimentos do trato genital inferior, eletrodos triangulares CAF e eletrodos multiagulha.
Também podem ser utilizados, conforme configuração, canetas porta-eletrodos, pinças monopolares e bipolares, cabos, placas neutras e outros acessórios especificados para o equipamento.
Acessórios PadrãoConforme o Catálogo 2025, a configuração padrão contempla:
Caneta porta-eletrodos reutilizável com acionamento por pedal e cabo de silicone de 3 metros
Eletrodos cirúrgicos
Placa neutra reutilizável
Cabo de placa neutra de 3 metros com clipe conector
Pedal de tripla ativação CUT/COAG/Monopolar-Bipolar
Cabo de alimentação elétrica padrão ABNT
Manual de Instruções digital via QR Code
A composição comercial deve ser confirmada no momento da aquisição.
Acessórios Opcionais
Entre os acessórios opcionais apresentados pelo fabricante estão a caneta porta-eletrodos autoclavável com acionamento manual, pinça monopolar, cabo para pinça monopolar, pinça bipolar, cabo para pinça bipolar, WaveCart, case para transporte e aspirador de vapores Wavevac Dual, além de acessórios associados ao sistema de aspiração.
Aplicações do Wavetronic 7000 Pulsed
Segundo o Manual de Utilização, o Wavetronic 7000 Pulsed é destinado a cirurgias de pequeno e médio porte, permitindo:
Corte
Ressecção
Ablação
Excisão
Coagulação
Dessecação de tecidos biológicos
Essas aplicações podem ser realizadas, conforme o procedimento e configuração selecionada, com energia contínua, fracionada ou pulsada.
O equipamento pode ser utilizado em centros cirúrgicos, hospitais, ambulatórios e clínicas, por profissionais habilitados e observando as orientações do Manual de Utilização.
Especificações Técnicas:
Marca: Loktal
Modelo: Wavetronic 7000 Pulsed
Tipo: Bisturi eletrocirúrgico de alta frequência
Tecnologia: Microprocessado
Frequência portadora: 4,0 MHz
Potência máxima de saída: 100 W
Módulos: SURGERY e PULSED
Modos no módulo SURGERY: 8
Técnicas: Monopolar e Bipolar
Faixa de frequência do módulo PULSED: 5 a 80 Hz
Incremento de frequência PULSED: 5 Hz
Ciclo PULSED: 20% ativo / 80% repouso
Ajuste de potência: incrementos de 1 W
Display: Touch Screen 4,3"
Alimentação: 115/230 V – 50/60 Hz
Consumo: 22 VA mínimo / 300 VA máximo
Altura: 135 mm
Largura: 240 mm
Profundidade: 275 mm
Peso: 5,7 kg
Proteção contra choque elétrico: Classe I
Partes aplicadas: Tipo BF à prova de desfibrilador
Proteção contra líquidos do equipamento: IPX1
Proteção contra líquidos dos pedais: IPX7
Modo de operação: não contínuo – ciclo de 10 segundos ativado e 30 segundos em stand-by
Registro ANVISA: 10362610024
Segurança e Utilização
O Wavetronic 7000 Pulsed deve ser utilizado por profissionais habilitados e de acordo com as orientações, precauções e advertências estabelecidas no Manual de Utilização.
A seleção do modo de operação, potência, frequência no módulo PULSED, eletrodo, placa neutra e demais acessórios deve considerar o procedimento realizado e as recomendações do fabricante.
Para pacientes portadores de marca-passo cardíaco, AICD, neuroestimuladores ou outros implantes ativos, o manual orienta consultar o fabricante do dispositivo implantado antes da aplicação eletrocirúrgica.
Venda, Manutenção e Calibração do Wavetronic 7000 Pulsed
A Tecnoclin comercializa o Bisturi Elétrico Loktal Wavetronic 7000 Pulsed 4MHz, além de acessórios para eletrocirurgia destinados às diferentes configurações do equipamento.
Também oferecemos serviços de manutenção e calibração de bisturis elétricos e equipamentos eletrocirúrgicos, atendendo hospitais, clínicas, centros cirúrgicos e departamentos de Engenharia Clínica.
Consulte nossa equipe para informações sobre Wavetronic 7000 Pulsed, eletrodos, canetas, pinças, placas, cabos, Wavevac Dual, manutenção, calibração e proposta comercial.
Perguntas Frequentes sobre o Wavetronic 7000 Pulsed
Qual é a frequência do Wavetronic 7000 Pulsed?
O equipamento trabalha com frequência portadora senoidal de 4,0 MHz nos seus modos de operação.
Qual é a potência máxima do Wavetronic 7000 Pulsed?
A potência máxima de saída é 100 W, alcançada no modo COAG. No modo CUT Puro, a potência máxima é de 90 W.
Quantos modos de operação possui o Wavetronic 7000 Pulsed?
O módulo SURGERY possui oito modos: CUT, Blend 1, Blend 2, Blend 3, Fulgurate, COAG, Bipolar CUT e Bipolar COAG.
O Wavetronic 7000 Pulsed é monopolar e bipolar?
Sim. O equipamento permite utilização nas técnicas monopolar e bipolar e possui modos específicos para Bipolar CUT e Bipolar COAG.
O que é o modo PULSED?
É um módulo que permite aplicar a energia de alta frequência de maneira fracionada, alternando períodos ativos e de repouso.
Qual é a frequência do modo PULSED?
A frequência dos pulsos pode ser ajustada de 5 a 80 Hz, em incrementos de 5 Hz.
O que significa TRT no Wavetronic 7000 Pulsed?
TRT significa Tempo de Relaxamento Térmico. O manual define o TRT como o tempo necessário para que o tecido esfrie suficientemente após a passagem da corrente.
O modo PULSED funciona somente em monopolar?
Não. Segundo o manual, todos os modos de operação, monopolares ou bipolares, podem ser utilizados em combinação com o módulo PULSED.
O Wavetronic 7000 Pulsed possui Touch Screen?
Sim. Possui tela Touch Screen de 4,3 polegadas para seleção e ajuste das funções do equipamento.
O equipamento monitora a placa neutra?
Sim. A PCM Technology permite monitorar a qualidade de contato da placa neutra compatível e bloquear o equipamento nas condições de falha previstas pelo fabricante.
É possível utilizar pinça bipolar?
Sim. O equipamento possui operação bipolar, incluindo os modos Bipolar CUT e Bipolar COAG, e pode ser utilizado com pinça e cabo bipolar especificados para essa aplicação.
O Wavetronic 7000 Pulsed possui pedal triplo?
Sim. O pedal possui comandos CUT, COAG e comutação entre Monopolar e Bipolar.
O Wavetronic 7000 Pulsed funciona com aspirador de vapores?
Sim. Possui recurso para controle remoto do aspirador. O Wavevac Dual é apresentado como acessório opcional.
Para quais procedimentos o Wavetronic 7000 Pulsed é indicado?
O fabricante especifica utilização em cirurgias de pequeno e médio porte para corte, ressecção, ablação, excisão, coagulação e dessecação de tecidos biológicos.
Qual é o Registro ANVISA do Wavetronic 7000 Pulsed?
O Manual Rev. 1 identifica o equipamento com o Registro ANVISA nº 10362610024.
