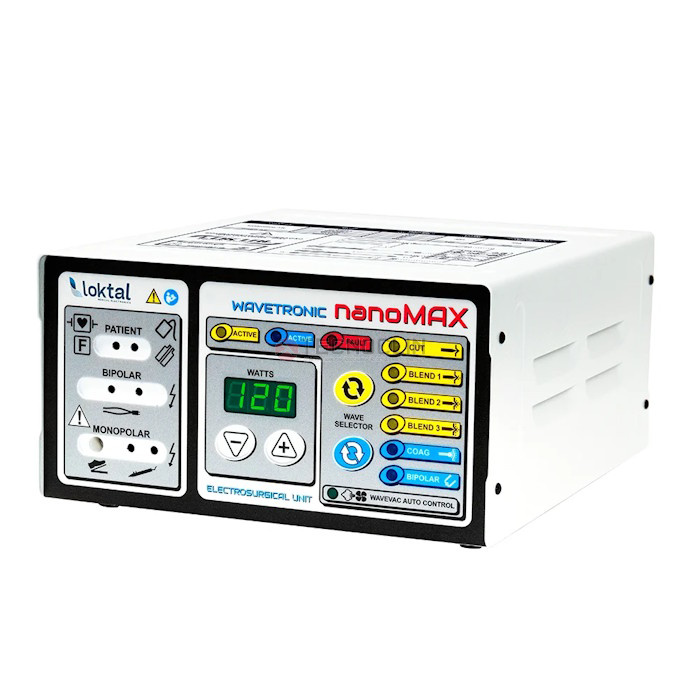

Bisturi Elétrico Loktal Wavetronic Nano Max 120W

Bisturi Elétrico Loktal Wavetronic Nano Max 120W

O Bisturi Elétrico Loktal Wavetronic Nano Max 120W é um equipamento cirúrgico de alta frequência, microprocessado, desenvolvido para procedimentos de corte, coagulação e dessecação de tecidos em cirurgias de pequeno e médio porte.

Com recursos para eletrocirurgia monopolar e bipolar, o Nano Max oferece seis modos de operação, potência máxima de 120 W, memória independente para cada modo, monitoramento da placa de paciente e diferentes possibilidades de configuração com acessórios para eletrocirurgia.

Compacto e móvel, pode ser utilizado em centros cirúrgicos, hospitais, ambulatórios e clínicas, oferecendo recursos para diferentes procedimentos eletrocirúrgicos.



Principais Características do Wavetronic Nano Max

• Potência máxima de 120 W no modo CUT;
• Equipamento cirúrgico de alta frequência microprocessado;
• Técnicas eletrocirúrgicas monopolar e bipolar;
• 6 modos de operação: CUT, Blend 1, Blend 2, Blend 3, COAG e Bipolar;
• Frequência de trabalho de 490 kHz;
• Ajuste de potência com precisão de 1 W;
• Memória independente para cada modo de operação;
• Display digital para indicação da potência;
• Painel de membrana com teclas Soft Touch;
• PCM Technology para monitoramento da qualidade de contato da placa de paciente;
• Bloqueio da entrega de potência em caso de falha de contato ou falta de conexão da placa;
• Sinalização audiovisual de ativação e falha da placa;
• Activation Counter para indicação da quantidade de ativações;
• Compatibilidade com placa reutilizável em aço inox, adesiva simples e adesiva bipartida;
• Saídas para técnica monopolar e bipolar;
• Acionamento por caneta de comando manual ou pedal, conforme configuração;
• Pedal duplo CUT/COAG;
• Compatibilidade com o aspirador de vapores Wavevac Dual;
• Compatibilidade com o sistema opcional MegaPulse NEO;
• Alimentação 115/230 V;
• Equipamento IPX1 e pedal IPX7.

6 Modos de Operação e Potências

O Wavetronic Nano Max possui seis modos de operação com diferentes formas de onda e níveis máximos de potência.

CUT – Corte Puro: até 120 W
Blend 1 – Corte Misto: até 110 W
Blend 2 – Corte Misto: até 100 W
Blend 3 – Corte Misto: até 90 W
COAG – Coagulação: até 75 W
Bipolar: até 60 W

Os modos Blend oferecem diferentes relações entre corte e coagulação, permitindo selecionar a forma de onda de acordo com o efeito eletrocirúrgico desejado.

Eletrocirurgia Monopolar e Bipolar

O Bisturi Loktal Nano Max permite utilização nas técnicas monopolar e bipolar.

Na técnica monopolar, podem ser utilizados eletrodos eletrocirúrgicos conectados à caneta porta-eletrodos, em conjunto com a placa de paciente adequada.

Na técnica bipolar, o equipamento dispõe de saída específica para utilização com cabo e pinça bipolar compatíveis.

O modo Bipolar possui potência máxima de 60 W, conforme as condições de carga especificadas pelo fabricante.

PCM Technology – Monitoramento da Placa de Paciente

O Wavetronic Nano Max possui PCM Technology (Patient Contact Monitoring) para monitoramento da qualidade de contato da placa de paciente.

O sistema monitora as condições relacionadas à placa e realiza o bloqueio automático do equipamento em caso de falha de contato ou falta de conexão/continuidade da placa de paciente.

O equipamento também fornece sinalização audiovisual quando identifica falha ou ausência da placa.

O Nano Max pode trabalhar com diferentes opções de placas, incluindo:

Placa reutilizável em aço inox
Placa adesiva descartável simples
Placa adesiva descartável bipartida com PCM Technology

As placas adesivas estão disponíveis, conforme especificação do fabricante, em tamanhos adulto e pediátrico.

Memória Independente para os Modos de Operação

O Nano Max possui memória independente para cada um dos seis modos de operação.

Esse recurso permite manter os parâmetros de potência associados aos diferentes modos, facilitando a recuperação das configurações utilizadas pelo operador.

Activation Counter

O equipamento dispõe do recurso Activation Counter, que permite visualizar quantas vezes o Nano Max foi ativado.

Esse recurso acrescenta uma informação operacional para acompanhamento da utilização do equipamento.

Painel Digital e Sinalização Audiovisual

O Nano Max possui painel de membrana com teclas Soft Touch e display digital para indicação da potência selecionada.

Durante a utilização, o equipamento oferece sinalização audiovisual de ativação com dois tons distintos, sendo um para CUT e outro para COAG.

O volume do sinal de ativação também pode ser ajustado.

Wavevac Dual – Aspirador de Vapores

O Wavevac Dual é um aspirador de vapores disponível como acessório opcional para utilização em conjunto com o Wavetronic Nano Max.

O equipamento possui conexão destinada ao controle remoto de ativação do aspirador de vapores, com LED indicador no painel.

Dessa forma, o sistema de aspiração pode acompanhar a utilização do equipamento eletrocirúrgico conforme a configuração prevista pelo fabricante.

MegaPulse NEO para Microcirurgias de Precisão

O MegaPulse NEO é um sistema opcional que amplia as possibilidades de configuração do Wavetronic Nano Max.

Segundo a documentação da Loktal, o MegaPulse NEO oferece duas funções de controle da energia eletromagnética: micropulsada, em milissegundos (ms), e pulsada, em Hertz (Hz).

Quando conectado ao MegaPulse NEO, o sistema disponibiliza seis modos contínuos e seis modos pulsados, totalizando 12 funções, com algoritmo que possibilita mais de 200 opções de combinações para microcirurgias de precisão.

Essa configuração deve ser considerada separadamente do Nano Max padrão, pois depende da utilização do módulo opcional MegaPulse NEO.

Acessórios para o Wavetronic Nano Max

O Wavetronic Nano Max pode ser utilizado com diferentes acessórios eletrocirúrgicos, conforme a técnica e a configuração escolhidas.

Entre os acessórios previstos na documentação do fabricante encontram-se canetas porta-eletrodos autoclaváveis e reutilizáveis, eletrodos eletrocirúrgicos, placa de paciente, cabo de placa, pedal duplo CUT/COAG, pinças monopolares e bipolares e respectivos cabos.

Também estão disponíveis, conforme configuração, acessórios opcionais como Wavevac Dual, MegaPulse NEO, mesa auxiliar com rodízios, maleta para transporte e suporte inclinado.

Consulte a Tecnoclin para definir a configuração e os acessórios adequados às necessidades da sua instituição.

Especificações Técnicas:

Marca: Loktal
Modelo: Wavetronic Nano Max
Tipo: Bisturi eletrocirúrgico de alta frequência
Tecnologia: Microprocessado
Potência máxima CUT: 120 W
Potência máxima Blend 1: 110 W
Potência máxima Blend 2: 100 W
Potência máxima Blend 3: 90 W
Potência máxima COAG: 75 W
Potência máxima Bipolar: 60 W
Modos de operação: 6
Técnicas: Monopolar e Bipolar
Frequência de trabalho: 490 kHz
Ajuste de potência: 1 W
Alimentação: 115/230 V – 50/60 Hz
Altura: 133 mm
Largura: 243 mm
Profundidade: 275 mm
Peso: 5,1 kg
Proteção contra choque elétrico: Classe I
Partes aplicadas: Tipo CF à prova de desfibrilador
Proteção contra líquidos do equipamento: IPX1
Proteção contra líquidos dos pedais: IPX7
Configuração de saída: Circuito do paciente isolado contra alta frequência
Registro: 10362610020

Aplicações do Wavetronic Nano Max

O Wavetronic Nano Max é indicado pelo fabricante para cirurgias de pequeno e médio porte, permitindo corte, coagulação e dessecação de tecidos.

O equipamento pode ser utilizado em ambiente hospitalar, centro cirúrgico, ambulatórios e clínicas, por profissionais habilitados e de acordo com as orientações estabelecidas no Manual de Utilização.

A disponibilidade de diferentes eletrodos, acessórios e modos de operação permite configurar o sistema conforme a técnica eletrocirúrgica e o procedimento realizado.

Segurança e Utilização

O Nano Max possui circuito do paciente isolado contra alta frequência, saídas de partes aplicadas Tipo CF à prova de desfibrilador e proteção Classe I contra riscos de choque elétrico.

O equipamento deve ser utilizado por profissionais habilitados, seguindo as orientações, precauções, contraindicações e procedimentos estabelecidos pelo fabricante.

A seleção da potência, modo de operação, eletrodo, placa de paciente e demais acessórios deve considerar o procedimento realizado e as orientações do Manual de Utilização.

Venda, Manutenção e Calibração do Nano Max

A Tecnoclin comercializa o Bisturi Elétrico Loktal Wavetronic Nano Max 120W, além de acessórios para utilização e reposição conforme a configuração do equipamento.

Também atuamos com manutenção e calibração de bisturis elétricos e equipamentos eletrocirúrgicos, oferecendo suporte técnico para hospitais, clínicas, centros cirúrgicos e departamentos de Engenharia Clínica.

Consulte nossa equipe para informações sobre Nano Max, acessórios, MegaPulse NEO, Wavevac Dual, manutenção, calibração e proposta comercial.

Perguntas Frequentes sobre o Wavetronic Nano Max

Qual é a potência do Bisturi Nano Max?
O Wavetronic Nano Max possui potência máxima de 120 W no modo CUT. As potências máximas variam conforme o modo selecionado: Blend 1 até 110 W, Blend 2 até 100 W, Blend 3 até 90 W, COAG até 75 W e Bipolar até 60 W.

O Nano Max é monopolar e bipolar?
Sim. O equipamento possui recursos para eletrocirurgia monopolar e bipolar e conexões específicas para os respectivos acessórios.

O Nano Max utiliza pinça bipolar?
Sim. O equipamento possui saída bipolar e pode ser utilizado com cabo e pinça bipolar compatíveis.

Quantos modos de operação possui o Nano Max?
São seis modos: CUT, Blend 1, Blend 2, Blend 3, COAG e Bipolar.

Para quais tipos de cirurgia o Nano Max é indicado?
A documentação do fabricante especifica utilização em cirurgias de pequeno e médio porte, para corte, coagulação e dessecação de tecidos.

O Nano Max pode ser utilizado em centro cirúrgico?
Sim. O manual prevê utilização hospitalar em centro cirúrgico, além de ambulatórios e clínicas.

O Nano Max monitora a placa de paciente?
Sim. A PCM Technology monitora a qualidade de contato da placa e pode bloquear automaticamente o equipamento quando identifica falha de contato ou ausência de continuidade da placa.

O Nano Max trabalha com placa adesiva bipartida?
Sim. O fabricante prevê placa reutilizável em aço inox, adesiva descartável simples e adesiva descartável bipartida com PCM Technology.

O que é o MegaPulse NEO?
É um sistema opcional para o Wavetronic Nano Max que oferece controle de energia micropulsada e pulsada. Com o módulo conectado, são disponibilizadas 12 funções e mais de 200 possibilidades de combinações destinadas a microcirurgias de precisão.

O MegaPulse NEO acompanha o Nano Max?
Não necessariamente. O MegaPulse NEO é apresentado pelo fabricante como acessório opcional e deve ser considerado de acordo com a configuração comercial adquirida.

O que é o Wavevac Dual?
É um aspirador de vapores opcional. O Nano Max possui recurso para controle remoto de sua ativação e indicação por LED no painel.

Qual é a frequência de trabalho do Nano Max?
A frequência de trabalho especificada é de 490 kHz.

O Nano Max possui memória?
Sim. Possui memória independente para cada um dos seis modos de operação.

O Nano Max possui Registro na ANVISA?
A documentação do fabricante identifica o produto com o registro nº 10362610020.
