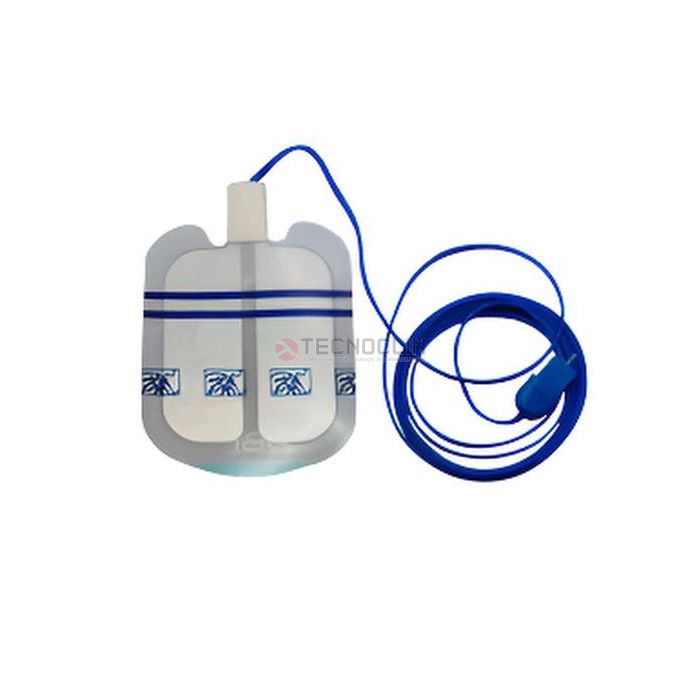

Placa Eletrocirúrgica Bipartida com Cabo Integrado 1 Pino BluePad UV20C
A Placa Eletrocirúrgica Bipartida BluePad UV20C é um eletrodo neutro dispersivo descartável para utilização em procedimentos realizados com bisturi elétrico / gerador eletrocirúrgico compatível.
Indicada para pacientes adultos e pediátricos acima de 2,7 kg, possui configuração bipartida (Split) e cabo pré-fixado, permitindo sua conexão diretamente ao gerador eletrocirúrgico compatível, sem a necessidade de utilizar um cabo de placa reutilizável separado.
O modelo UV20C utiliza conector no padrão de 1 pino, característica que deve ser verificada antes da aquisição para assegurar a compatibilidade com a entrada de placa do bisturi elétrico.
Placa de Bisturi Elétrico com Cabo Integrado
O principal diferencial da UV20C é reunir a placa descartável e o cabo de conexão em um único conjunto.
Diferentemente das placas que possuem apenas uma lingueta para conexão a um cabo reutilizável, este modelo possui cabo pré-fixado à placa, dispensando o uso de um cabo intermediário entre a placa e o gerador eletrocirúrgico.
A família de Placas Eletrocirúrgica BluePad contempla placas eletrocirúrgicas com ou sem fio pré-fixado e estabelece que o padrão do plug de conexão pode variar conforme o modelo e o fabricante do gerador utilizado.
Atenção: Conector para Bisturi Elétrico no Padrão de 1 Pino
A Placa Eletrocirúrgica UV20C possui cabo integrado com conector no padrão de 1 pino.
Antes da compra, verifique a entrada para placa existente no seu bisturi elétrico. O equipamento deve possuir conexão compatível com o padrão de 1 pino utilizado pela UV20C.
Diferentes marcas e modelos de geradores eletrocirúrgicos podem utilizar padrões distintos de conexão.
Em caso de dúvida, informe à Tecnoclin a marca e o modelo do seu bisturi elétrico para auxiliarmos na identificação da placa e do padrão de conexão adequados.
Placa Bipartida com Monitoramento da Qualidade de Contato
A UV20C possui configuração bipartida (Split), destinada à utilização com geradores eletrocirúrgicos que disponham de sistema compatível de monitoramento da qualidade de contato da placa com o paciente.
Nesse tipo de sistema, as duas áreas condutivas da placa permitem que o gerador monitore as condições de contato com a pele. Segundo a Instrução de Uso, caso uma das partes não esteja adequadamente aderida, o sistema de monitoramento do gerador compatível pode identificar essa condição e acionar seu alarme.
REM, ARM e NESSY são exemplos de sistemas de monitoramento da qualidade de contato.
Importante: o monitoramento é realizado pelo gerador eletrocirúrgico. A disponibilidade e o funcionamento desse recurso dependem das características e da compatibilidade do equipamento utilizado.
Uso Adulto e Pediátrico
A configuração adulto/pediátrica da família é indicada para pacientes com peso superior a 2,7 kg. A ficha técnica identifica a versão bipartida adulto/pediátrica com essa indicação.
A seleção e o posicionamento da placa devem seguir as orientações da Instrução de Uso, considerando as características do paciente, o procedimento e as instruções do gerador eletrocirúrgico utilizado.
Função da Placa Eletrocirúrgica
A placa eletrocirúrgica atua como eletrodo neutro ou dispersivo no circuito eletrocirúrgico.
Sua finalidade é proporcionar o retorno e a dispersão da corrente de alta frequência proveniente do gerador eletrocirúrgico, completando o circuito formado pelo gerador, eletrodo ativo, paciente e placa.
A placa não gera corrente elétrica. Sua função é proporcionar uma área para o retorno da corrente eletrocirúrgica com baixa densidade no tecido biológico.
Produto Descartável, Não Estéril e Livre de Látex
A Placa Eletrocirúrgica BluePad é descartável, de uso único e fornecida não estéril. A ficha técnica também informa que o produto é livre de látex.
A placa não deve ser reutilizada, cortada, redimensionada ou receber aplicação adicional de gel. Também não deve ser reposicionada após sua aplicação inicial.
Antes da utilização, devem ser verificadas as condições da placa, do cabo e do conector. O produto não deve ser utilizado caso apresente defeitos, danos no isolamento, ressecamento ou ausência de gel.
Composição e Características
De acordo com a ficha técnica da família BluePad, a placa possui:
- Gel condutivo: poliacrilato de sódio, propanotriol (glicerina), água e cloreto de potássio;
- Adesivo: acrílico;
- Parte posterior: material não tecido (non woven);
- Elemento condutivo: folha de alumínio;
- Cabo: PVC e cobre;
- Produto livre de látex.
Cuidados na Aplicação
A utilização correta da placa eletrocirúrgica é fundamental para o funcionamento adequado do circuito eletrocirúrgico.
Entre as orientações do fabricante estão:
- verificar a validade indicada na embalagem;
- inspecionar a placa, cabo e conector antes da utilização;
- não cortar ou reduzir o tamanho da placa;
- não adicionar gel;
- não reutilizar;
- não reposicionar após a aplicação inicial;
- assegurar contato de toda a superfície adesiva com a pele;
- evitar bolhas de ar ou dobras da pele sob a placa;
- selecionar adequadamente o local de aplicação;
- conectar o cabo ao gerador conforme as instruções do equipamento.
O fabricante alerta que o uso inadequado da placa pode causar queimaduras eletrocirúrgicas ou necroses de pressão.
Especificações Técnicas
- Produto: Placa Eletrocirúrgica Adesiva
- Marca: BluePad
- Modelo: UV20C
- Configuração: Bipartida / Split
- Indicação: Adulto e Pediátrico
- Peso do paciente: Acima de 2,7 kg
- Tipo: Eletrodo neutro dispersivo
- Cabo: Pré-fixado / integrado à placa
- Conexão ao gerador: Padrão 1 pino
- Utilização: Uso único
- Reutilização: Não permitida
- Condição: Não estéril
- Látex: Livre de látex
- Monitoramento: Para utilização com gerador compatível com monitoramento da qualidade de contato
- Registro ANVISA: 80722800013
Compatibilidade com Bisturis Elétricos
Para selecionar corretamente a UV20C, devem ser verificadas duas características do bisturi elétrico:
1. Sistema de monitoramento da placa: por se tratar de uma placa bipartida, o gerador deve possuir sistema compatível de monitoramento da qualidade de contato.
2. Conexão da placa: o gerador deve possuir entrada compatível com o conector de 1 pino da UV20C.
Por esse motivo, não recomendamos selecionar a placa apenas pela marca do equipamento.
Informe à Tecnoclin a marca e o modelo do seu bisturi elétrico caso tenha dúvidas sobre a compatibilidade.
Tecnoclin – Placas Eletrocirúrgicas e Cabos para Bisturi Elétrico
A Tecnoclin Equipamentos Médicos fornece placas eletrocirúrgicas descartáveis, cabos de placa e acessórios para bisturis elétricos, com diferentes configurações e padrões de conexão.
Nossa equipe pode auxiliar hospitais, clínicas, centros cirúrgicos e departamentos de compras na identificação da placa adequada conforme o modelo do bisturi elétrico, tipo de conexão e sistema de monitoramento utilizado.
Consulte a Tecnoclin para disponibilidade da Placa Eletrocirúrgica Bipartida com Cabo Integrado 1 Pino BluePad UV20C.
