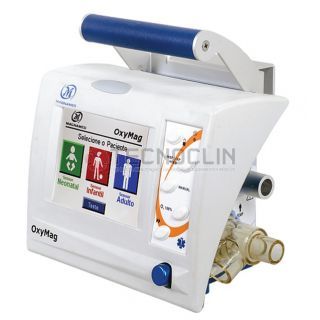

O Oxymag é um Ventilador Eletrônico de Transporte e Emergência da MAGNAMED que pertence a família de equipamentos para suporte ventilatório de pacientes com insuficiência respiratória, controlado a volume, a pressão e ciclado a tempo, que atende desde paciente neonatal, infantil, adulto e adulto portadores de obesidade mórbida.
O Oxymag é um ventilador pulmonar que tem uma rápida inicialização da ventilação pulmonar através da seleção do tipo de paciente diretamente na tela do ventilador.
Por ser compacto e leve, é o ventilador pulmonar de transporte ideal para ser utilizado na medicina de urgência para atendimento em campo, na assistência primária, em resgate no qual o paciente pode ser transportado por via terrestre, em ambulâncias ou aérea, incluindo helicópteros; no pronto atendimento hospitalar, no pós-operatório e no transporte intra-hospitalar e extra-hospitalar.
É um surpreendente Ventilador Pulmonar para Transporte e Emergência, que reproduz até 80% das configurações existentes nos ventiladores hospitalares de UTI resultando em menores alterações no tratamento do seu paciente sob a ventilação pulmonar mecânica.
Características Físicas:
- Display de cristal líquido LCD colorido de 5,7” tela sensível ao toque;
- Visualização dos parâmetros ajustados e monitoração da ventilação mecânica através de curvas , loops, informações de alerta e alarmes;
- Interface serial RS-232C;
- Leitura da pressão no circuito respiratório; fluxo; pressão de rede; pressão barométrica e concentração de O2 na mistura de gás administrado;
- Carregador inteligente de bateria;
- Entrada Externa 100-240 VAC – 50 – 60 Hz, com comutação automática;
- Célula galvânica de O2 interna para monitoração da concentração de oxigênio no display e limites de alarmes;
- Fonte externa conversor AC/DC 100 – 240 VAC para +12 VDC;
- Alça para fixação em maca.
Teclas de acesso rápido para:
- Stand By; Hold Insp (pausa inspiratória);
- Hold Exp (pausa expiratória);
- O2 100%;
- MANUAL (Disparo Manual de Ciclo Inspiratório);
- LOCK (Trava Teclas); CONGELA.
Outros recursos do OxyMag:
- Pressão de entrada: 39 a 87 psi (270 a 600 KPa)
- Compensação de pressão barométrica automática
- Pode ser utilizado com máscara facial ou tubo endotraqueal
- Cadeado (lock trava teclas)
- Fluxômetro de oxigênio diretamente do ventilador de 0 a 15L
- Idiomas: Português, inglês e espanhol
Modalidades ventilatórias:
- VCV – Ventilação Controlada a Volume (pode ser Assistido);
- PCV – Ventilação Controlada a Pressão (pode ser Assistido);
- PLV – Ventilação Limitada a Pressão (pode ser Assistido) – Disponível Peso ≤ 6,0Kg (Neonatal);
- P-SIMV – Ventilação Mandatória Sincronizada Intermitente com ciclo de Pressão Controlado;
- V-SIMV – Ventilação Mandatória Sincronizada Intermitente com ciclo de Volume Controlado ;
- CPAP – Ventilação de Pressão Contínua nas Vias Aéreas;
- PSV – Ventilação de Pressão Contínua com Pressão de Suporte;
- DualPAP – Ventilação em dois níveis de CPAP (com ou sem Pressão de Suporte). Através desta modalidade podem-se realizar ajustes de maneira a obter a modalidade APRV (Airway Pressure Release Ventilation) – Ventilação de Alívio da Pressão nas Vias Aéreas;
- Ventilação Não Invasiva (VNI) por Máscara facial pode ser ativada em todas as modalidades ventilatórias com compensação de vazamentos;
- Ventilação de retaguarda (backup) no caso de APNEIA, esta ventilação pode ser escolhida entre VCV, PCV, PLV ou DESLIGADO;
- Pode ser utilizado com máscara de inalação de oxigênio.
Monitor de Ventilação:
- Curvas de Pressão x Tempo; Fluxo x Tempo; Volume x Tempo;
- Loops de Volume x Pressão; Fluxo x Volume;
- Bargraph de pressão instantânea;
- Pressão máxima, média e platô; PEEP e PEEP intrínseco;
- Volume corrente expirado e inspirado;
- Volume minuto/ espontâneo;
- Complacência estática e dinâmica;
- Resistência das vias aéreas;
- Tempo inspiratório e expiratório;
- Relação I:E; FiO2;
- Frequência respiratória total e espontânea;
- Curvas de CO2 x Tempo, SpO2,x Tempo*;
- SpO2 e FC (pulso)*;
- CO2*;
*Opcional.
Ajustes dos Parâmetros da Ventilação:
- Volume Corrente: 20 a 2500mL;
- Frequência Respiratória: 0 a 150rpm;
- Tempo de Subida (Rise Time): 0 a 2,0s;
- Pausa: 0 a 70%;
- Pressão limite máxima: 0 a 60cmH2O;
- Pressão Inspiratória: 1 a 60cmH2O;
- Pressão de Suporte (∆OS): OFF; 5 a 60 cmH2O;
- PEEP: 0 a 40cmH2O;
- Sensibilidade Assistida (Pressão): OFF; -0,2 a -10cmH2O;
- Sensibilidade Assistida (Fluxo): OFF; 0,5 a 30,0L/min;
- Ciclagem por Fluxo em Pressão de Suporte: 5 a 80%;
- Concentração de O2 Ajustável: 35 a 100% - (21 a 100% com utilização de Blender Externo);
- Tempo Inspiratório: 0,1 a 10s;
- Forma de Onda do Fluxo Inspiratório: Quadrada, Desacelerada, Acelerada, Senoidal;
Sistema de Alarmes e Segurança do ventilador de transporte Oxymag:
- Pressão máxima alta e baixa: OFF, 0 a 80cmH2O;
- Peep alta e baixa: OFF; 0 a 40cmH2O;
- Volume Corrente (total) alto e baixo: OFF, 0 a 3.000mL;
- Volume Minuto alto e baixo: OFF, 0 a 99 L;
- Tempo para alarme de Apneia: OFF; 5 a 60s;
- Frequência respiratória: OFF, 0 a 150rpm;
- FiO2: OFF, 35 a 100%;
- Ajuste Automático de Limites de Alarmes: OFF, 10%, 20% e 30%;
- Bateria Fraca;
- Pressão de rede baixa;
- Desconexão do Circuito Respiratório;
- Obstrução do Circuito Respiratório;
- Ventilador inoperante;
- Apneia;
- Sem Rede Elétrica;
- Válvula Antiasfixia;
- Válvula de Alívio de Segurança de 100 cmH2O;
- SpO2: OFF; 1 a 100% *;
- Frequência cardíaca: OFF; 25 a 240bpm *;
- EtCO2 : OFF; 0 a 80mmHg *;
- CO2 inspirado: OFF; 0 a 80mmHg *;
* Sensor de Capnografia e Oximetria são acessórios opcionais.
Acessórios Normais:
01 Kit de sensores de fluxo (adu/ped/neo)
01 Fonte elétrica com conector 4 vias
02 Válvulas expiratórias com diafragma
01 Circuito respiratório 1,2m adulto autoclavável
01 Extensão de O2 Diss X2 – 2m
01 Envelope cm 3 filtros ambiente
01 Manual
Acessórios Opcionais:
Suporte para parede ou ambulância ou balcão
Base móvel (pedestal), com freios
Braço articulado
Mochila/Maleta para transporte
Misturador de Ar comprimido e O2 (blender)
Sensor para Oxímetro de Pulso (SpO2)
Sensor para Capnografia (CO2)
Classificação:
Equipamento Classe II
NBR - IEC – 60601
Equipamento a prova de respingos IPX4
Certificações:
NBR IEC60601-1-2:2006; NBR IEC60601-1:1997; NBR IEC 60601-1-4
